Zylinderschrauben ISO 14579

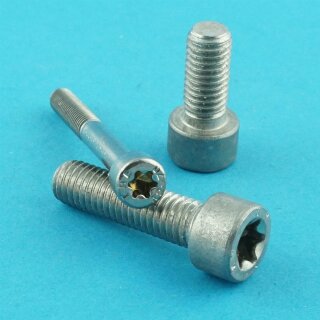

Zylinderkopfschrauben oder auch Zylinderschrauben mit Innensechsrund und Teilgewinde gewährleisten eine sichere Befestigung und charakterisieren sich durch einen hohen zylindrischen Kopf mit einem Innensechsrund-Antrieb, der mittels TORX-Schlüssels angezogen wird. Das Normteil ISO 14579 wird oft bei Konstruktionen mit Zylindersenkbohrungen verwendet, bei welchen keine Befestigung an der Oberfläche vorgesehen ist. Dank der breiten Auswahlmöglichkeit an verschiedenen Längen finden Sie für jede Aufgabe eine passende Zylinderkopfschraube.
Hier angebotene Zylinderkopf-Edelstahlschrauben A2 sind resistent gegen Luftfeuchtigkeit und können problemlos draußen verwendet werden.
Die angegebene Schraubenlänge l ist bei Zylinderschrauben ohne Kopf bemessen. Das bedeutet, dass die Gesamtlänge einer Zylinderschraube sich aus der Schraubenlänge l und der Kopflänge k zusammensetzt.
Ob Teil- oder Vollgewinde hängt es bei diesen Zylinderschrauben von der Schraubenlänge ab. Ist die Schraubenlänge l kleiner als Gewindelänge b, handelt es sich um Vollgewindeschraube. Dazu schauen Sie sich bitte die technische Zeichnung an.
Technische Zeichnung
d = Durchmesser
l = Schraubenlänge
b = Gewindelänge
d1 = Kopfdurchmesser
k = Kopf
s = Schlüsselweite
| d | l (mm) | b | d1 | k | s |
|---|---|---|---|---|---|
| von - bis | mm | mm | mm | mm | |
| M2 | 3 - 20 | 16 | 3,8 | 2 | 1,5 |
| M2,5 | 4 - 20 | 17 | 4,5 | 2,5 | 2 |
| M3 | 4 - 50 | 18 | 5,5 | 3 | 2,5 |
| M4 | 4 - 70 | 20 | 7 | 4 | 3 |
| M5 | 6 - 90 | 22 | 8,5 | 5 | 4 |
| M6 | 6 - 100 | 24 | 10 | 6 | 5 |
| M8 | 10 - 100 | 28 | 13 | 8 | 6 |
| M10 | 12 - 80 | 32 | 16 | 10 | 8 |
